fractal design define r4 + Gigabyte GA-EP41-UD3L

Viete mi poradiť, kde sa majú zapojiť dve ventilátory skrinky fractal design define r4 na tejto doske Gigabyte GA-EP41-UD3L? Dakujem

Ktorý z týchto konektorov:







máš neobsadený?

Dakujem za pomoc, CPU FAN pri slotoch na ramky vpravo mám obsadený ostatné nie.

// pridané po 22 hodinách 5 minútach od posledného príspevku

Mal by som dalsí problem, kde sa zapájajú tieto káble? Dakujem

Prvý a druhý obrázok je molex (to veľké štvorpinové) a konektor pre nejaký ventilátor (malé trojpinové). To ide odniekiaľ zo skrinky?
Tretí obrázok je vľavo konektor zo spínača zapnutia PC, vpravo HD Audio - konektor z predného vstupu a výstupu zvukovej karty (pre sluchátka a mikrofón), zapojíš podľa návodu ku doske.

Ten tretí obrázok robiš si srandu? Manual od dosky si čital lebo asi nie inak by si vedel kam to nacpať. Skladáš a nečítaš vyber s krabice manual od dosky a tam je to nakreslene popisane ukazane

Tie molexy to je redukcia na vetraky alebo načo ?

killer: Tie molexy stym trojpinom to je nejaka redukcia na vetraky asi lebo zo zdroja to isť nemože odial idu iba opačne koncovky.

Vsetky sú od skrinky, preto neviem teraz co kde zapojit, mám tam dva vetráky to som zapojil podla obrázka co minule ste mi poslali, a tieto neviem kde na doske zapojit. Od skrinky co som mal je pre mna dost iné.

molex + 3-pin sú káble od regulátora otáčok pre ventilátory, nejdú do dosky. molex predpokladám pre napájanie samotného regulátora a 3-pin pre pripojenie prípadného tretieho ventilátora /na regulátor môžeš napojiť 3 fany, hoci skrinka má v základe iba 2/.
takže ventilátory si napoojil priamo na dosku... tým pádom by si mal mať až tri 3-pinové káble, také ako ten ktorý máš na prvej fotke. keďže si napojil ventilátory priamo do dosky, tak ich nebudeš môcť regulátorom na skrinke ovládať. takže ideálne by bolo, aby si ich napojil na regulátor otáčok, aby si mohol využiť jeho možnosti. samozrejme ten molex konektor v tom prípade treba napojiť na molex vetvu zo zdroja, aby regulátor a ventilátory boli napájané, inak sa nebudú točiť vôbec. nemal som tú skrinku v rukách ešte, ale predpokladám, že keby si si od nej pozrel inštalačný manuál, našiel by si to...

tie ostatné 2 konektory sú audio konektor od predného panelu - hľadaj na doske nápis "FAUDIO" /hneď vedľa SYS_FAN1 http://img534.imageshack.us/img534/7218 ... kepfel.jpg

a kábel POWER SW je kábel od tlačítka na zapínanie PC, zapojíš ho na niektoré z pinov v tom väčšom konektore, na tejto fotke vľavo dole /u teba v skrini pravý dolný roh dosky/ http://www.nix.ru/autocatalog/motherboa ... _draft.jpg dovnútra konektoru s popisom "F_PANEL", máš tam aj menšie popisky hneď pod ním, podľa ktorých by si mal rozlúšťiť kam presne POWER SW ide. btw. máš to takisto v manuáli od dosky, ak si ho ovšem nestratil, počítam, že na tej doske už funguješ dlhší čas.

// pridané po 10 minútach od posledného príspevku

//edit: POWER SW treba pripojiť na dva piny označené červenou farbou v tom konektore http://img41.imageshack.us/img41/4896/45847923.jpg

Dakujem pekne mino, power a audio som zvládol no ale ten molex + 3 pin sajnu nemám o tom, ked to mam teraz zapojené na doske tak sa tocí max? cize 12V?, lebo sa da regulovat 12V 7V 5V. Dakujem

áno, práve o to ide, že točia max. otáčky cez dosku, čo pri vstavanom regulátore je jednoducho blbosť, treba to napojiť na neho, aby si ich mohol regulovať. čiže ventilátory namiesto do dosky napoj do tých 3-pinových káblov čo ti "zvýšili" /musia tam byť 3 také káble, len sa poriadne poobzeraj po skrinke /a hlavne otvor manuál k skrinke!!!/ a molex napojíš na kábel od zdroja /ak si niekedy skladal lego, tak veľmi ľahko zistíš ktorý bude do neho pasovať/. http://arabhardware.net/images/stories/ ... 010-08.jpg

No pozapájal som, ale teraz sa ani roztocit nechcu. Neviem kde moze byt chyba.

Pripájam aj scan manuálu:






Zapojil som to podla mna dobre.

Tieto dva: samica od skrinky so samecom Molex od zdroja

http://t1.gstatic.com/images?q=tbn:ANd9 ... UKCqT6&t=1

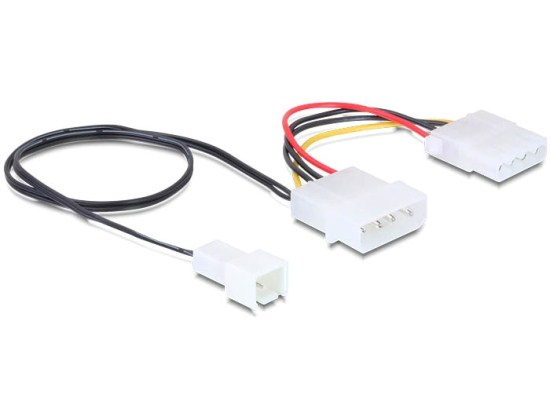

a potom 3-pin od ventilátora s týmto:

tú poslednú fotku som nepochopil, taký trojkonektorový kábel tam predsa nemáš, máš tam samostatný molex /ktorý ide na kábel od zdroja a 3 samostatné 3-pinové káble, do dvoch z nich zapjíš ventilátory a to je všetko.

ak to tak máš a nejde to, tak je niekde problém. mrkni či je ten molex naozaj poriadne zasunutý, občas sa tie molex konektory dosť ťažko zasúvajú nadoraz. ak sú tie piny v nich trchu nakrivo zvyknú sa z konektora vytlačiť a potom to blbne.

áno áno takto som to zapojil ale dajak mi to nechcelo roztocit, este skúsim zapojit ten molex a viac ho zatlacit, ak by ani vtedy nefungovalo, ako mozem otestovat či je vobec funkcny ten molex zo skrinky alebo zo zdroja? Dakujem

multimetrom

ešte jedna vec ma napadla... regulátor bol v akej pozícii? lebo už som postrehol aj ohlasy, že občas sa nájde výrobcom osadený ventilátor čo sa na 5V neroztočí. skúšal si prepínať aj na 7 a 12V? len pre istotu sa pýtam.

áno skúšal som ale nič

zhoď predný panel skrinky a pozri sa či sú pripojené všetky káble k regulátoru, ktoré majú byť, či tam nie je nejaké poškodenia alebo tak. takisto skontroluj ten kábel s molexom po celej dĺžke, či nie je niekde porelomený alebo inak poškodený. toto vyzerá, že cez ten molex nejde k regulátoru šťava.

no konečne sa problém vyriešil. Problém bol na prednom paneli, kde napájanie nebolo dostatočne zasunuté pre molex na skrinke. Teraz to už funguje ako má. Dakujem vsetkým za pomoc

tipoval som to na to.

Mohli to aj lepsie vyriesit, iný by to kvoli tejto maličkosti potrebovali reklamovať atd.

ja naopak kvitujem, že to tam nie je napevno priletované napr., nehrozí, že to niekto neprimeraným ťahom odtrhne alebo celé rozbije a tak podobne. to by bol oveľa väčší problém. ak niekto kupuje pc po komponentoch, očakáva sa, že bude trochu technicky a manuálne zdatný a skôr než pôjde s každou maličkosťou na reklamáciu, pokúsi sa prísť na jej príčinu. hlavne keď sú to také "banality".

ak je to pre niekoho priveľa, tak pre toho sú v shopoch hotové skladané zostavy.

Este by som sa chcel spytat, nechcem na to otvorit zvlást novú tému, aký chladic na procesor od Noctua by som mal kupit na súcasnú zostavu s tým aby mi tam pasoval aj v budúcnosti na socket 1155. Teram mam Lga775, túto dosku gigabyte a procesor E8400 a chladic AC Freezer Xtreme rev.1 http://datacomp.sk/ac-freezer-xtreme-rev-2_d41922.html

Pozeral som tieto:
http://www.tichepc.sk/Noctua-NH-U9B-SE2 ... =001005015

alebo

http://www.tichepc.sk/Noctua-NH-U12P-SE ... =001005015

Neboli by velmi hlucne s dvoma ventilátormi?

Kúp tento
http://www.tichepc.sk/Alpenfohn-K2-CPU- ... =001005016
alebo
http://www.tichepc.sk/Noctua-NH-D14-SE2 ... =001005016
+
http://www.tichepc.sk/Noctua-NM-I2011-M ... =001005007

Ahojte, takisto riešim problém so zapojením regulátora otáčok. Táto téma mi v podstate odpovedala takmer na všetko až na to, že všade sa píše, že sa dajú na regulátor zapojiť až 3 fany. Ale ako keď sú tam iba 2x 3-pinový konektor pre dva fany + molex ?

Jsou tam 2 delší a jeden kratší.

oh, jasné ..ospravedlňujem sa, slepý som
